7. Wide Residual Networks(WRN) - paper review



안녕하세요.





오늘은 ResNet을 발전시켜서 만들어진 Wide Residual Networks(WRN)에 대한 내용을 정리해보려고 합니다.





논문 주소: arxiv.org/abs/1605.07146

Wide Residual Networks



그럼 시작해보겠습니다.





Abstract





Deep Residual networks는 수천 개의 layer까지 scale up 할 수 있음을 보여주었고, 향상된 성능을 보여준 모델입니다.



하지만, 정확도를 향상하기 위해서는 layer의 수를 많이 늘려야 했고, 매우 깊은 residual network를 학습시키는 것은 감소된 feature를 재사용하는 문제를 가지고 있으며, 이는 학습을 매우 느리게 만든다고 합니다.



이 문제를 해결하기 위해, 본 논문에서 저자들은 residual network의 width는 증가시키고 depth는 감소시키는 새로운 architecture를 기반으로 ResNet block의 architecture에 대한 상세한 실험 연구를 수행합니다.



저자들은 그 결과로 나온 network structure를 wide residual network (WRNs)라고 부르고, 흔하게 사용되는 얇고 매우 깊은 네트워크에 비해서 훨씬 더 우월한 성능을 내는 것을 보여줍니다.





1. Introduction





Convolutional neural network는 지난 몇 년간 층의 수를 점차적으로 늘려왔습니다.



AlexNet에서부터 시작해서, VGG, Inception, Residual network까지 층의 수를 늘리는 것을 통해 image recognition task에서 많은 성능 향상을 가져왔습니다.



하지만, deep neural network를 학습시키는 것은 exploding/vanishing gradient와 degradation을 포함해 여러 가지 어려움을 가지고 있습니다.



Well-designed initialization strategies, better optimizers, skip connections, knowledge transfer and layer-wise training과 같은 다양한 기법들이 deeper neural network를 학습시킬 수 있도록 하기 위해서 제안되어 왔습니다.



가장 최근의 residual network는 다양한 benchmark에서 SOTA를 달성하였으며, 이와 관련된 후속 연구에서는 residual network에서의 activation의 순서에 대해서 연구가 진행되었습니다.





지금까지, residual network의 연구는 주로 ResNet block 내에서의 activation의 순서와 residual network의 depth에 대해서만 이루어졌습니다.



본 논문에서, 저자들은 이 point를 넘어서는 실험적인 연구를 수행하려고 시도했습니다.



본 논문에서의 저자들의 목표는 ResNet blocks의 훨씬 더 풍부한 network architecture를 탐색하고, activations의 순서 외에 다른 몇 가지 측면들이 성능에 어떻게 영향을 미치는지 철저히 검토하는 것입니다.





Width vs depth in residual networks





Residual network의 저자들은 residual network의 depth를 증가시키고 더 적은 parameter를 가지게 하기 위해서 network를 가능한 얇게 만드려고 시도했으며, 심지어 ResNet block을 더욱 얇게 만들기 위해서 bottleneck block을 도입하였습니다.



그러나, 본 논문의 저자들은 매우 깊은 네트워크를 훈련시킬 수 있는 identity mapping을 가진 residual block이 동시에 residual network의 약점임을 주목했다고 합니다.



Gradient가 네트워크를 통해서 흐르기 때문에 residual block weight를 거치도록 강제할 수 있는 것이 없으며, 훈련 중에 어떤 것도 학습하지 않을 수 있으므로 오직 몇 개의 블록만 유용한 표현을 학습하거나, 혹은 많은 블록들은 최종 목표에 적은 기여를 하는 매우 작은 정보만 공유할 수 있다고 합니다.



이 문제는 diminishing feature reuse로 이전 선행연구에서 표현되었다고 하네요.



(제가 생각하기에는, layer가 많다 보면 backpropagation을 통해서 gradient가 layer 각각에 전달되는 과정에서 모든 layer가 모두 유용한 representation을 얻지 못할 수도 있다 라는 얘기를 하는 것 같습니다. 우리 몸으로 따지자면 심장에 가까운 부위들은 산소를 많이 가지고 있는 혈액을 공급받고, 심장에서 먼 부위들은 산소가 적은 혈액을 공급받는 느낌..?)





본 논문의 저자들은 network의 depth를 증가시키는 것과 비교했을 때 ResNet block의 widening이 적절하게 이루어진다면 성능을 향상하는 더욱 효과적인 방법을 제공하는 것임을 증명합니다.



특히, 저자들은 이전 연구에 비해서 상당히 향상되고, 50배 더 적은 layer를 가지며 2배 더 빠른 wider deep residual network를 제시하였는데, 이를 wide residual networks라고 부릅니다.



예를 들어, 본 논문의 저자들이 제시한 wide 16-layer deep network는 1000-layer thin deep network와 유사한 accuracy를 가지며, 몇 배 더 빠르게 학습되면서 비슷한 수의 parameter를 가집니다.



따라서, 이러한 유형의 실험들은 deep residual network의 주요한 힘이 residual block에 있으며, depth의 효과는 추가적임을 나타냅니다.





Use of dropout in ResNet blocks





Dropout은 'Dropout: A simple way to prevent neural networks from overfitting'이라는 논문에서 처음으로 도입되었고, 많은 성공적인 architecture에 채택되었습니다.



이는 대부분 많은 수의 parameter를 가지고 있는 top layer에 적용되었고, 이는 feature coadaptation과 overfitting을 방지하기 위함입니다.



Dropout은 주로 batch normalization에 의해서 대체되었는데, 이는 batch normalization도 regularizer의 역할을 수행하기 때문이며, 실험적으로 batch normalization을 가지는 network가 dropout을 가진 network에 비해서 더 나은 accuracy를 가진다는 것이 보였기 때문입니다.





본 논문에서는, residual block의 widening이 parameter의 수를 증가시키는 결과를 가져오기 때문에, 학습을 규제하고 overfitting을 막는 dropout의 효과를 연구하였다고 합니다.



이전에는, residual network에서의 dropout은 block의 identity part에 투입되었으며 부정적인 효과를 보였습니다.



그 대신에, 본 논문에서는 dropout을 convolutional layers들 사이에 투입시킵니다.



Wide residual network에 대한 실험적인 결과는 dropout이 일관성 있게 성능을 향상한다는 것을 보여주며, 심지어 새로운 SOTA result를 만들어내는 것을 보였습니다.





지금까지의 내용을 요약하자면, 본 논문의 contribution은 다음과 같습니다.



• ResNet block structure에 대한 여러가지 중요한 측면을 철저히 조사하는 residual network architecture의 상세한 실험적인 연구를 제시합니다.
• Residual network가 상당히 향상된 성능을 낼 수 있도록 만들어주는 ResNet block에 대한 새로운 widened architecture를 제안합니다.
• 학습이 이루어지는 동안에 network를 적절하게 규제하고 overfitting을 회피하기 위해 deep residual network 내에서 dropout을 활용하는 새로운 방법을 제안합니다.
• 마지막으로, 새롭게 제안된 ResNet architecture가 여러 가지 dataset에서 향상된 accuracy와 속도를 보여주며 SOTA result를 달성하는 것을 보입니다.



2. Wide residual networks





Identity mapping을 가지는 residual block은 다음과 같은 식으로 표현될 수 있습니다.





$x_l$과 $x_{l+1}$은 network에서 $l$번째 unit의 input과 output을 의미하며, $\mathcal{F}$은 residual function이고 $\mathcal{W}_l$은 block의 parameter를 나타냅니다.



Residual network는 연속적으로 쌓여진 residual block으로 구성됩니다.







Residual network는 두 가지 형태의 block으로 구성되는데요.





• Basic - 연속된 3x3 convolution으로 구성되며, batch normalization과 ReLU가 앞선 convolution에 적용되는 구조
• Bottleneck - 하나의 3x3 convolution은 차원을 감소하고 증가시키는 1x1 convolution layer에 둘러싸여 있는 구조



Original architecture와 비교해서, residual block에서의 batch normalization, activation and convolution의 순서는 conv-BN-ReLU에서 BN-ReLU-conv로 변경합니다.



후자가 더 빠르게 학습되고 더 나은 결과를 가져오기 때문에, 본 논문에서는 original version을 고려하지 않습니다.



Bottleneck block은 layer의 수를 늘리기 위해서 block의 연산량을 감소시키고자 사용되었는데, 본 논문에서 저자들은 widening의 효과를 연구하길 원하는 것이므로 networks를 얇게 만드는 데 사용되는 bottleneck 구조는 고려하지 않습니다.





Residual block의 representational power를 증가시키는 3가지 근본적인 간단한 방법이 있습니다.



• Block 당 더 많은 convolutional layer를 추가하는 방법
• 더 많은 feature planes를 추가하여 convolutional layer를 넓히는 방법
• Convolutional layer의 filter size를 증가시키는 방법

여러 연구에서 작은 filter가 매우 효과적이라는 것이 검증되었기 때문에, 3x3보다 더 큰 filter는 고려하지 않습니다.



또한 저자들은 추가적으로 deepening factor $l$와 widening factor $k$라는 2개의 요소를 도입하는데, $l$는 block에서의 convolution의 개수이고 $k$는 convolutional layer에서의 feature의 수에 곱해지는 값입니다.



따라서, baseline basic block은 $l = 2, k = 1$에 대응됩니다.

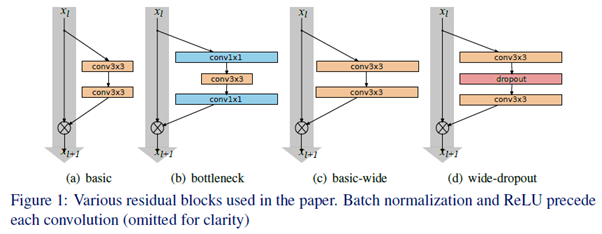

Figure 1(a)와 1(c)는 각각 basic block과 basic-wide block을 나타냅니다.

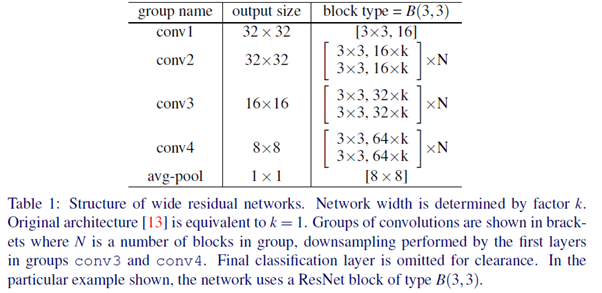

본 논문에서 사용하는 residual network의 일반적인 구조는 table 1에 나와있습니다.





처음에 convolutional layer conv1 다음에 3개의 group (각 사이즈는 $N$)의 residual blocks conv2, conv3, conv4 다음에 average pooling, final classification layer가 뒤따르는 구조입니다.



conv1의 사이즈는 모든 실험에서 고정이며, 반면에 새롭게 도입된 widening factor $k$는 3개의 그룹 conv2-conv4에서의 residual block의 width를 변경합니다.



본 논문의 저자들은 residual block의 representational power의 효과를 연구하길 원하며, 이를 위해 다음 subsection에서 자세히 설명되어 있는 기본 architecture에 대한 몇 가지 수정을 수행하고 테스트를 진행합니다.





2.1 Type of convolutions in residual block





$B(M)$은 residual block structure를 나타내며, $M$은 block 내부에 있는 convolutional layers의 kernel size list를 나타냅니다.



예를 들어, $B(3, 1)$은 3x3 convolutional layer와 1x1 convolutional layer를 가지고 있는 residual block을 나타냅니다.



이전에 언급했듯이, 본 논문에서는 bottleneck block을 고려하지 않으므로 block마다의 feature planes의 수는 항상 똑같이 유지됩니다.



본 논문의 저자들은 basic residual architecture에서 3x3 convolutional layer 각각이 얼마나 중요한지에 대한 질문에 답을 하고 싶었고, 이것이 1x1 layer나 1x1과 3x3 convolutional layer의 조합으로 대체될 수 있는지가 궁금했습니다.

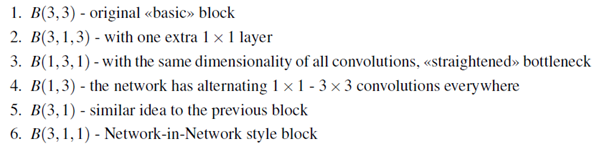

따라서, 다음과 같은 조합들을 실험하였습니다.





2.2 Number of convolutional layers per residual block





본 논문의 저자들은 또한 block deepening factor $l$이 성능에 어떻게 영향을 미치는지 보기 위해 실험을 진행하였습니다.



비교는 같은 수의 파라미터를 가지는 네트워크들 사이에 이루어졌으며, 따라서 이 경우에 저자들은 network complexity를 거의 동일하게 유지하면서 동시에 다른 수의 $l$과 $d$를 가지는 네트워크를 만들었습니다. ($d$는 block의 전체 수)



예를 들어서, $l$이 증가할 때, $d$는 감소해야 함을 의미합니다.





2.3 Width of residual blocks





저자들은 block의 widening factor $k$에 대해서도 실험을 진행했습니다.



파라미터의 수는 $l$ (deepening factor)와 $d$(ResNet block의 수)에 선형적으로 증가하지만, 파라미터의 수와 computational complexity는 $k$에 대해서는 2차로 증가합니다.



하지만 GPU가 large tensor의 병렬 계산에서 훨씬 더 효율적이기 때문에 수천 개의 small kernel을 가지는 것보다 layer를 넓히는 것이 계산적으로 더 효과적이므로, 저자들은 최적의 $d$ to $k$ ratio에 관심을 가졌습니다.





더 넓은 residual network에 대한 하나의 주장은, 가장 성공적이었던 Inception, VGG를 포함한 residual network 이전의 모든 architecture들은 residual network에 비해서 훨씬 더 넓었다는 것입니다.



예를 들어, residual network WRN-22-8과 WRN-16-10(해당 notation에 대한 설명은 다음 paragraph에서 나옵니다.)은 VGG architecture와 parameter의 수, width, depth에서 매우 유사합니다.





저자들은 더 나아가 $k=1$을 가지는 original residual network를 <<thin>>으로 지칭하고, $k>1$인 네트워크는 <<wide>>로 지칭합니다.



본 논문의 나머지 부분에서는, 다음과 같은 notation을 사용합니다.



WRN-$n$-$k$는 convolutional layers의 총개수를 $n$개 가지고 있으며 widening factor $k$를 가지고 있는 residual network를 나타냅니다. (예를 들어, 40개의 layer를 가지고 있고 original보다 2배 더 넓은 경우는 WRN-40-2로 표기)



또한, 이 표기에 block type을 덧붙여서 표현할 수 있습니다. 예를 들어, WRN-40-2-B(3, 3)과 같이 표현이 가능합니다.





2.4 Dropout in residual blocks





layer를 넓히는 것이 parameter의 수를 증가시키기 때문에, 본 논문의 저자들은 regularization의 방법을 연구하고자 하였습니다.



Residual network는 이미 regularization effect를 제공하는 batch normalization을 가지고 있으나, 이는 heavy data augmentation을 요구하고 저자들은 이를 피하고자 하였습니다.



따라서 저자들은 fig. 1(d)에 보여지는 것처럼 dropout layer를 residual block 안에 있는 convolution 사이에 추가하였습니다.





3. Experimental results





Type of convolutions in a block





다른 block types $B$를 가지고 학습된 네트워크에 대한 실험 결과를 보고하는 것부터 시작합니다.



WRN-40-2를 사용해서 $B(1, 3, 1), B(3, 1), B(1, 3), B(3, 1, 1)$을 block을 사용하였습니다.



또한 파라미터의 수를 유지하기 위해서, $B(3, 3), B(3, 1, 3)$의 경우는 더 적은 수의 layer를 가지는 네트워크를 사용하였습니다.



Table 2에서는 epoch 당 걸린 시간과 5번 돌렸을 때의 중앙값으로 test accuracy를 포함한 결과를 제공합니다.





Block $B(3, 3)$이 간소한 차이로 가장 좋다는 사실을 알 수 있었고, $B(3, 1), B(3, 1, 3)$은 $B(3, 3)$과 accuracy에서 유사하지만 더 적은 parameter와 더 적은 layer를 가집니다.



위를 기반으로, 비슷한 수의 parameter를 가진 block들은 거의 유사한 결과를 가져옴이 확인되었습니다.



이 사실을 토대로, 저자들은 이후로 3x3 convolution을 가지는 WRN만 사용합니다.





Number of convolutions per block





저자들은 다음으로 deepening factor $l$(block 당 convolutional layer의 수)을 다양하게 하는 것과 관련된 실험을 진행했습니다.



Table 3에서 결과를 제시하고 있으며, WRN-40-2 with 3x3 convolution을 사용하여 실험을 진행하였다.





이를 통해 알 수 있듯이, $B(3, 3)$이 최고인 것으로 밝혀졌고 반면에 $B(3, 3, 3), B(3, 3, 3, 3)$은 더 안 좋은 성능을 냈습니다.



결론적으로, $B(3, 3)$이 block 당 convolution의 수 관점에서 최적이라는 것입니다.



따라서 남은 실험에서 저자들은 오직 $B(3, 3)$ block을 가진 wide residual network만 사용하였습니다.





Width of residual blocks





저자들이 widening parameter $k$를 증가시키려고 시도할 때, layer의 총숫자를 감소시켜야만 했습니다.

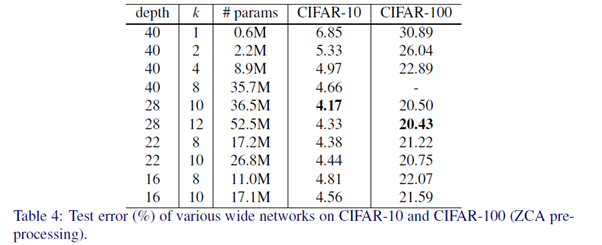

최적의 비율을 찾기 위해서, 저자들은 $k$를 2부터 12까지, depth는 16부터 40까지 실험하였으며, 결과는 Table 4에서 확인할 수 있습니다.







Table 4에서 볼 수 있는 것처럼, 40, 22, 16 layer를 가지는 모든 네트워크는 width가 1부터 12배까지 증가함에 따라서 일관적인 증가를 보여주고 있습니다. (논문에는 이렇게 쓰여있었는데, 보니까 22 layer는 CIFAR-10에서는 감소했고, CIFAR-100에서는 증가했습니다.)



반면에, 동일한 고정된 widening factor $k = 8$ or $k = 10$을 유지할 때, 그리고 depth를 16에서 28까지 다양하게 했을 때 일관적으로 성능 향상이 있었습니다.



하지만, depth가 40까지 증가했을 때 accuracy는 오히려 감소했습니다. (즉, WRN-40-8은 WRN-22-8보다 더 낮은 accuracy를 가집니다.)

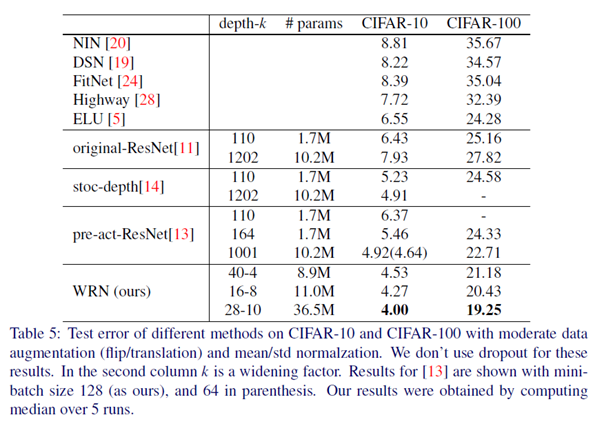

본 논문의 저자들은 얇은 residual network와 넓은 residual network를 비교한 추가적인 결과를 Table 5에서 제공합니다.







wide WRN-40-4와 thin ResNet-1001을 비교했을 때, wide WRN이 CIFAR-10과 CIFAR-100에서 모두 더 나은 accuracy를 보여줌을 확인할 수 있습니다.



또한, wide WRN-28-10은 thin ResNet-1001보다 36배 더 적은 layer를 가지고 CIFAR-10에서 0.92%, CIFAR-100에서 3.46% 더 좋은 성능을 냈습니다.

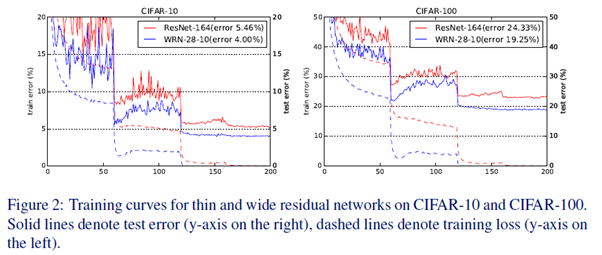

Figure 2에서는 CIFAR-10과 CIFAR-100에서의 training curve를 나타내고 있습니다.





Depth가 regularization effect를 주고, width는 network가 overfitting 되도록 야기한다는 이전의 주장에도 불구하고, 본 논문의 저자들은 ResNet-1001보다 몇 배 더 많은 수의 parameter를 가진 network를 성공적으로 학습했습니다.



일반적으로, 저자들은 CIFAR mean/std preprocessing이 wider and deeper network를 더 좋은 정확도를 가지고 학습하도록 만들어준다는 사실을 발견하였다고 합니다.



지금까지의 실험 내용을 요약하자면,



• Widening은 다른 depth를 가지는 residual network 사이에서 일관적으로 성능을 향상한다.
• Depth와 width를 모두 증가시키는 것은 parameter의 수가 너무 높아지거나 혹은 더 강력한 regularization이 요구될 때까지는 도움이 된다.
• 매우 깊은 깊이를 가지는 residual network에서 어떠한 regularization effect가 보이지 않는데, 이는 같은 수의 parameter를 가지는 thin network와 비교했을 때 wide network가 동일하거나 혹은 더 나은 representation을 학습할 수 있기 때문이다. 또한, wide network는 thin network보다 2배 또는 그 이상의 parameter를 성공적으로 학습할 수 있다.



Dropout in residual blocks

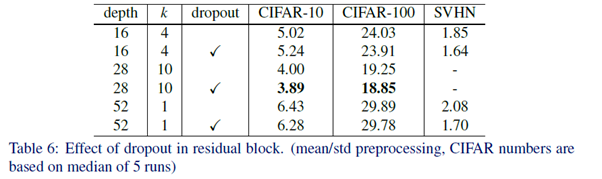

본 논문의 저자들은 모든 데이터셋에 대해서 residual block 안에 convolution 사이에 dropout을 삽입한 network를 학습했다.



저자들은 dropout probability value를 결정하기 위해 cross-validation을 사용하였으며, CIFAR에서는 0.3이었다.





Dropout은 WRN-28-10을 가지고 CIFAR-10과 CIFAR-100에 대해서 test error를 감소시켰으며, 다른 ResNet에서도 동일한 성능 향상을 가져왔다.





저자들은 thin network와 wide network 모두에게서 dropout을 사용하였을 때 상당한 성능 향상을 관측할 수 있었다.



전체적으로, batch normalization과 결합한다는 주장에도 불구하고, dropout은 그 자체로 thin network와 wide network에서의 효과적인 regularization 기술이다.





Computational efficiency





Width를 증가시키는 것은 효과적으로 computation을 균형 맞추는 데 더욱 최적의 방식으로 도움을 주며, 따라서 thin network보다 wide netowrk가 몇 배는 더 효율적이다.

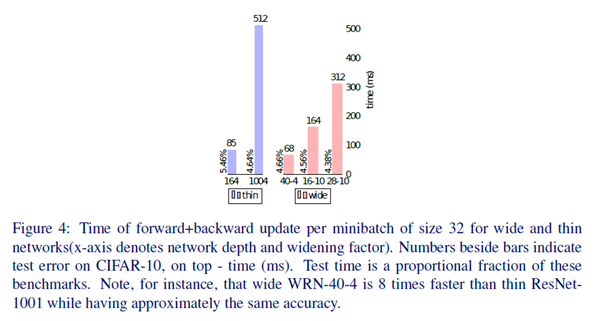

저자들은 cudnn v5와 Titan X를 사용해 여러 가지 네트워크에 대해 minibatch size 32를 가지고 forward + backward update time을 측정했으며, 결과는 figure 4와 같다.





CIFAR에서 최고의 성능을 낸 WRN-28-10가 thin ResNet-1001보다 1.6배 더 빠르다.



게다가, wide WRN-40-4는 ResNet-1001와 거의 유사한 accuracy를 가지지만, 8배 더 빠르다.





Implementation details





본 논문의 모든 실험에서 Nesterov momentum을 활용하는 SGD와 cross-entropy loss를 사용하였다.



Initial learning rate는 0.1이고, weight decay는 0.0005고, momentum은 0.9며 minibatch size는 128이다.



CIFAR에서 learning rate는 60, 120, 160 epochs에서 0.2씩 떨어지고, 총 200 epochs동안 학습했다.







4. Conclusions





본 논문에서는 residual network의 width에 대한 연구와 residual architecture에서 dropout의 사용에 대한 연구를 제시하였습니다.



이 연구를 기반으로, 저자들은 여러가지 benchmark dataset에 대해서 SOTA results를 가져오는 wide residual network architecture를 제안합니다.



저자들은 16 layer를 가지는 wide network가 1000-layer deep network에 비해서 상당히 더 좋은 성능을 낸다는 것을 검증하였으며, 따라서 residual network의 주요한 힘은 극단적인 depth에 있는 것이 아니라 residual blocks에 있음을 검증하였습니다.



또한, wide residual network는 학습하는데 몇 배 더 빠르게 학습됩니다.







여기까지 Wide Residual network 논문에 대해서 살펴보았습니다.



기존 ResNet이 depth에 초점을 두었다면, 본 논문은 width에 초점을 두고 연구를 진행했으며 dropout을 추가했고 BN와 ReLU, conv의 architecture 순서에 대한 연구를 통해 순서를 바꾸었다는 점이 가장 핵심이 되는 연구라고 보입니다.



다음 글에서는 해당 모델에 대한 code review를 진행해보도록 하겠습니다.



감사합니다.
